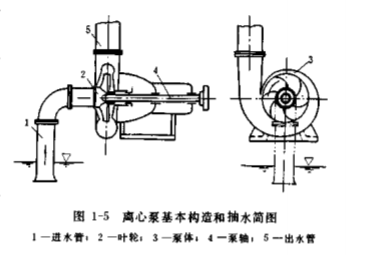

下圖為上海長征泵閥單級單吸離心泵基本構造圖，它由葉輪、泵軸.泵體等零件組成。葉輪的中心
對著進水口，進、出水管路分別與水泵進、出口連接。上一節已闡述，離心泵在啟動前應
充滿水。當電動機通過泵軸帶動葉輪高速旋轉時，葉輪中的水由于受到慣性離心力的作
用，由葉輪中心甩向葉輪外緣，并匯集到泵體內，獲得勢能和動能的水便被導向出水口，
沿出水管輸送至出水池。與此同時，葉輪進口處產生真空，而作用于進水池水面的壓強為
大氣壓強，進水池中的水便在此壓強差的作用下，通過進水管吸入葉輪。葉輪不停地旋轉，

水就源源不斷地被甩出和吸入，這就是離心泵的工作原理。

必須指出的是，以上所說葉輪中的水受慣性離心力作用被甩出去，這是對站在和葉輪
一起旋轉的觀察者來講的。對于站在地面的觀察者來講，水是由離心現象被甩出去的。
