上海長征泵閥立式軸流泵抽水裝置及抽水過程：

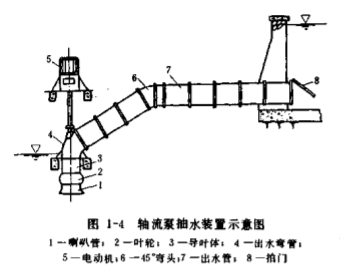

圖1-4為立式軸流泵抽水裝置示
意圖。立式軸流泵葉片安裝在進水池低水面以下，因此無需充水設施。
電動機裝在水泵的上層，用聯軸器與
水泵直接連接。水泵出水彎管與出水
管路連接。泵運行時電動機帶動葉輪
在水中旋轉，進水池的水從喇叭管進
入葉輪后，經導葉體、出水彎管和出
水管流入出水池。軸流泵抽水裝置無
需設置閘閥,停泵時斷流設備也采用拍
門。圖1-4中管路附件僅有45°彎頭-一只。
