屏蔽泵和磁力泵的區別在于它們的結構是不相同的，原理也不相同。屏蔽泵和磁力泵的結構和原理是有區別的，現在由水泵廠家來為您進行講解。

屏蔽泵的結構和原理

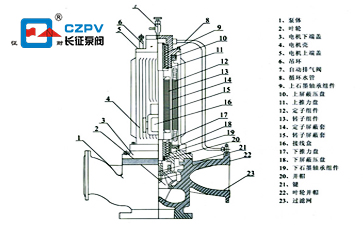

1.屏蔽泵的結構

屏蔽泵是由離心泵和三相異步屏蔽電機構成，無需機械密封也不會泄露，它是用轉子和定子中間的屏蔽紙隔開，該泵的優點是密封性好。屏蔽泵是將電機和水泵設計在同一個密封殼中，這樣就沒有動密封，減少了發生泄露的可能性，提高了屏蔽泵的密封性能。

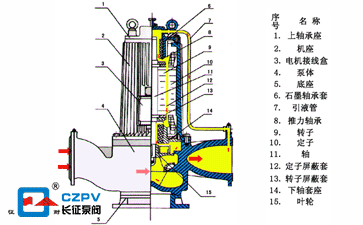

2.屏蔽泵的原理

屏蔽泵的電機完全密封在第二層隔離套或者屏蔽套內，防止泄露主要是因?yàn)橐揽績?nèi)部的防腐蝕屏蔽套。屏蔽套采用密封進行焊接，保證定子繞組和轉子鐵芯不浸入工作液體。屏蔽泵不用加潤滑油，軸承是依靠工作液進行潤滑，決定了中心軸是空心軸，便于潤滑工作液的回流。

磁力泵的結構和原理

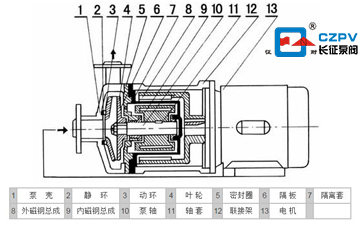

1.磁力泵的結構

磁力泵是由泵頭，磁力驅動裝置和其他零部件三部分組成。泵頭部分由葉輪，泵體，軸承，軸套，泵蓋，泵軸等零部件組成。磁力驅動裝置部分主要有內磁轉子，外磁轉子，隔離套等部件組成；其他零部件有托架，底座，電機，中間軸承體和聯軸器等。

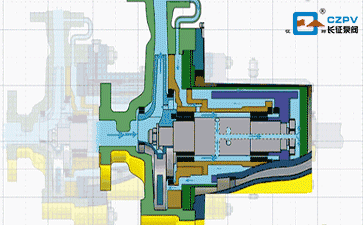

2. 磁力泵的原理

N對磁體（n為偶數）以規則的方式組裝在磁力驅動器的內，外磁轉子上，從而磁體部分形成完整的耦合磁力系統。當內磁極和外磁極彼此相對時，即兩個磁極之間的位移角Φ= 0時，磁系統的磁能較低。當磁極旋轉到同一極時，兩個磁極之間的位移角為Φ=2π/ n，此時磁系統的磁能較大。去除外力后，由于磁系統的磁極相互排斥，磁力將使磁體恢復到較低的磁能狀態。然后磁鐵移動，帶動磁轉子旋轉。簡要來說，磁力泵是用一個強大的磁力聯軸器來驅動葉輪，磁力聯軸器使葉輪在不與電機直接接觸的情況下被帶動，浸沒在液體之中的泵軸和轉子被密封在無磁性的隔離套之間，磁動能通過隔離套傳遞給泵軸。
