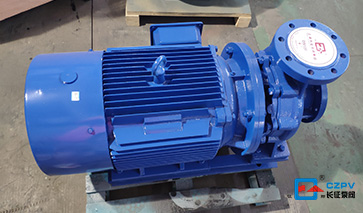

臥式單級單吸離心泵可以用于運送清水或物理化學性質類似于清水的液體，且介質溫度小于或等于80°C。今天，小編主要和大家講一下單級單吸離心泵的結構特點，以供大家參考。
結構特點：
臥式單級單吸離心泵為臥式安裝。水平軸向上吸入，排出口方向垂直向上。在檢修時，不需要拆卸進出口的管路就可以抽出轉子部件進行檢修。軸封可以使用填料密封，也可以使用機械密封。根據用途，每個泵的材料分為普通鑄鐵，耐磨鑄鐵，鑄鋼，不銹鋼等。泵蓋通過止口固定在中間支架上，然后泵蓋通過泵體和中間支架止口的連接被夾在中間。泵體被軸向吸入并徑向排出，可以直接固定在基座上。懸架部件通過止口固定在中間支架上，并由懸架支架支撐在基座上。維護期間無需拆卸進口和出口連接的管道、泵體和電機，僅需拆除延伸聯軸器的中間連接件即可取出轉子部件進行維護。
臥式單級單吸離心泵主要零件有泵體、葉輪、密封環、葉輪螺母、泵蓋、密封部件、中間支架、軸和懸架等。
旋轉方向：
臥式單級單吸離心泵通過彈性聯軸器連接到電機。從驅動端開始，泵沿順時針方向旋轉。

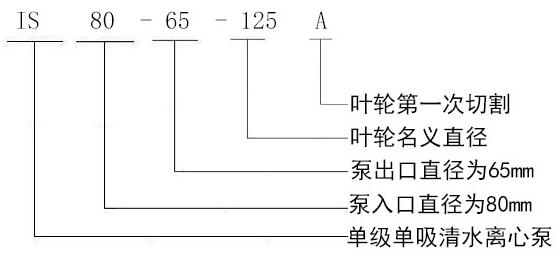

型號說明：
例如：IS80-65J-125A
IS——清水泵
80——泵入口直徑為80mm
65——泵出口直徑為65mm
J——降速使用
125——葉輪名義直徑
A——葉輪第一次切割
