CZNW（S）系列單級雙吸水平中開式高效節能循環水泵產品簡介
是我公司在國內外同類高效節能中開泵基礎上，經創新改革、專注、專用、專門定制理念。特別精心頂級設計、鑄造，根據射流-尾跡三元流動理念，采用先進的CFD流體力學計算方法和頂層設計優化相結合的方法，將葉輪內部的三元立體空間進行無限的分割，通過對葉輪流道內各工作點的分析，建立起完整真實的葉輪內流體流動的數字模型,進行網格劃分和流場計算﹐運用三元流動設計方法優化葉片的進出安放角、葉片數﹐扭曲葉片各截面形狀等要素，其結構可適應流體的真實流態﹐從而避免水在葉片之間形成回流使工作面的流動分離，讓水在葉輪間流動更接近設計狀態，減少了流動損失和無用功﹐提高了水泵的整體效率，具備高效節能、低脈沖、低噪聲、性能可靠、經久耐用、維修簡單便利、振動小等明顯特點。并且有200kw以上的泵型。
CZNW（S）系列大流量中開雙吸節能水泵產品節能效率
此款水泵效率達到或高于GB19762-2007《清水離心泵能效限定值及節能評價值》國家標準，是水泵界的一次綠色革命，是各企業、各領域降低運行成本，節能增效的有利工具，是水泵更新?lián)Q代的好產品。
CZNW(S)型中開雙吸泵產品用途:
CZNW系列單級雙吸水平中開式高效節能循環水專用泵適用于抽送清水或無固體顆粒短纖維的若腐蝕性液體，可以替代S/SH型中開雙吸大流量離心水泵。廣泛適用于水廠、紙廠、熱電廠、鋼廠、化工廠、灌區供水、高樓供水、建筑消防、鍋爐供水、工業給排水、水利灌溉等領域，特別適于中央空調水循環、工程系統中水循環、冷卻系統中水循環、供熱供暖系統中水循環，是水泵節能改造,能源合同管理合適量身定制產品。
CZNW(S)型泵產品工作條件及范圍
該系列共有400個規格的產品，能提供不同材質、不同葉輪直徑、不同轉速的就幾百種性能供選擇。
泵進出口直徑:吸入150~ 1400mm,
排出100~1200mm
流量:小于等于25000 /h
揚程:小于等于160m法蘭設計壓力:
1.0MPa:名義揚程<95m
1.6MPa: 95≤名義揚程<130m2.5MPa:名義揚程≥130m
介質溫度:常規≤80℃，冷卻供熱結構<105℃,等于或高于105℃需特殊定制。

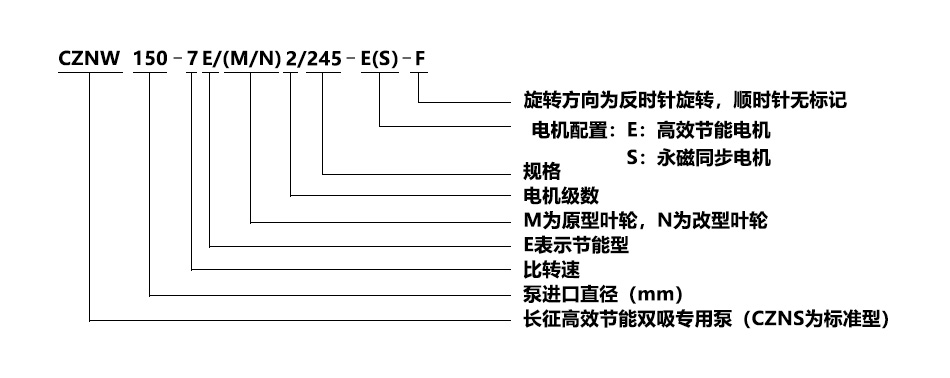

CZNW系列節能中開雙吸泵型號意義
CZNW系列節能中開雙吸泵選型參數
序號
規格型號
流量
（m3/h）
揚程
（m）
轉速（r/min）
效率
（%）
軸功率(kW)
電機功率
（kW)
(NPSH)r (m)
1
CZNS150-4M2/310
160
120
2960
73
71.6
90
10.2
2
A
152
108
2960
72
62.1
75
10.0
3
B
142
95
2960
71
51.7
75
9.8
4
C
131
83
2960
70
42.3
55
9.6
5
CZNS150-4N2/310
131
116
2960
73
56.7
75
10.2
6
A
124
105
2960
72
49.2
75
9.9
7
B
117
92
2960
71
41.3
55
9.6
8
C
109
80
2960
70
33.9
45
9.4
9
CZNW150-6E2/245
170
82
2960
79
48.1
55
4.0
10
A
155
70
2960
78
37.9
45
3.8
11
B
144
61
2960
77
31.1
37
3.7
12
C
138
56
2960
76
27.7
37
3.5
13
CZNW150-6N2/245
145
78
2960
80
38.5
45
3.6
14
A
135
67
2960
79
31.2
37
3.5
15
B
123
56
2960
78
24.0
30
3.3
16
C
119
52
2960
77
21.9
30
3.2
17
CZNW150-7E2/245
390
132
2960
82
171.0
200
7.2
18
A
375
121
2960
81
152.6
185
7.0
19
B
360
111
2960
80
136.0
160
6.8
20
C
335
96
2960
79
110.9
132
6.6
21
D
305
81
2960
78
86.3
110
6.4
22
CZNW150-7N2/245
285
120
2960
84.5
110.2
132
7.1
23
A
265
103
2960
83.5
89.0
110
6.9
24
B
250
84
2960
82.5
69.3
90
6.7
25
C
234
69
2960
81.5
54.0
75
6.5
26
CZNS150-9M2/210
160
51
2960
81
27.4
37
4.9
27
A
152
45
2960
79
23.6
30
3.9
28
B
136
36
2960
75
17.8
22
3.6
29
C
130
33
2960
73
16.0
22
3.5
30
CZNS150-9N2/210
136
49
2960
81
22.4
30
3.6
31
A
124
41
2960
79
17.5
22
3.5
32
B
115
36
2960
77
14.6
18.5
3.3
33
C
110
32
2960
75
12.8
18.5
3.1
34
CZNS150-13M2/170
160
30
2960
83
15.7
22
4.0
35
A
155
27
2960
81
14.1
18.5
4.0
36
B
144
24
2960
79
11.9
15
3.8
37
C
136
21
2960
77
10.1
15
3.6
38
CZNS150-13N2/170
136
29
2960
83
12.9
18.5
3.6
39
A
126
25
2960
81
10.6
15
3.5
40
B
118
22
2960
79
8.9
11
3.3
41
C
115
21
2960
77
8.5
11
3.2
42
CZNW150-6E/2
321
105
2960
80
114.7
132
6.7
43
A
296
90
2960
79
91.8
110
6.6
44
B
245
75
2960
79
63.3
90
6.5
45
CZNS200-4M2/390
285
193
2960
71
211.0
250
8.5
46
A
260
165
2960
69
169.3
200/220
8.3
47
B
240
138
2960
67
134.6
160
8.1
48
C
225
120
2960
66
111.4
132
7.9
49
D
210
103
2960
65
90.6
110
7.7
50
CZNS200-4N2/390
238
190
2960
70
175.9
220
8.3
51
A
208
160
2960
69
131.4
160
8.1
52
B
196
133
2960
68
104.4
132
7.9
53
C
190
102
2960
67
78.8
110
7.7
54
CZNS200-5M2/420
440
225
2960
82
328.8
450
8.9
55
A
416
201
2960
81.5
279.4
400
8.7
56
B
390
177
2960
81
232.1
315
8.5
57
C
368
157
2960
80.5
195.5
280
8.3
58
D
345
138
2960
80
162.1
250
8.1
59
CZNS200-5N2/420
375
210
2960
78
274.9
355
8.7
60
A
356
189
2960
77
238.0
315
8.5
61
B
338
171
2960
76
207.1
280
8.3
62
C
321
154
2960
75
179.5
250
8.1
63
D
305
139
2960
74
156.0
220
7.9
64
CZNW200-6E2/280
285
95
2960
83
88.8
110/132
5.9
65
A
275
90
2960
82
82.2
110
5.7
66
B
260
80
2960
81
69.9
90
5.5
67
C
235
67
2960
80
53.6
75
5.2
68
CZNW200-6N2/280
238
92
2960
79
75.5
90
5.8
69
A
219
78
2960
78
59.6
75
5.6
70
B
207
70
2960
78
50.6
75
5.4
71
C
200
64
2960
77
45.3
55
5.2
72
CZNS200-8M2/305
530
111
2960
84
190.7
220
7.6
73
A
508
100
2960
83
166.7
185
7.6
74
B
485
88
2960
82
141.7
160
7.4
75
C
439
72
2960
81
106.3
132
7.2
76
D
392
57
2960
80
76.1
110
7.0
77
CZNS200-8N2/305
480
100
2960
83
157.5
185
7.5
78
A
439
84
2960
82
122.5
160
7.4
79
B
401
70
2960
81
94.4
110
7.3
80
C
356
55
2960
80
66.7
90
7.2
81
CZNW200-9E2/235
300
66
2960
84
64.2
75
4.9
82
A
285
58
2960
83
54.2
75
4.8
83
B
270
52
2960
82
46.6
55
4.7
84
C
255
47
2960
81
40.3
45
4.6
85
CZNS200-9N2/235
238
62
2960
83
48.4
75
5.3
86
A
230
58
2960
81
44.9
55
5.0
87
B
214
50
2960
79
36.9
45
4.9
88
C
202
44
2960
78
31.0
37
4.7
89
CZNS200-12M2/250
534
61
2960
85.5
103.8
132
8.8
90
A
497
53
2960
84
85.4
110
8.7
91
B
454
44
2960
82.5
65.9
75
8.6
92
C
425
35
2960
81
50.0
75
8.5
93
CZNS200-12N2/250
473
61
2960
84.5
93.0
110
8.6
94
A
443
54
2960
84
77.6
90
8.5
95
B
410
45
2960
82
61.3
75
8.4
96
C
381
37
2960
81
47.4
55
8.3
97
CZNS200-13M2/205
280
43
2960
85
38.6
45
5.9
98
A
258
36
2960
83
30.5
37
5.5
99
B
239
31
2960
81
24.9
30
5.3
100
C
227
28
2960
79
21.9
30
5.1
